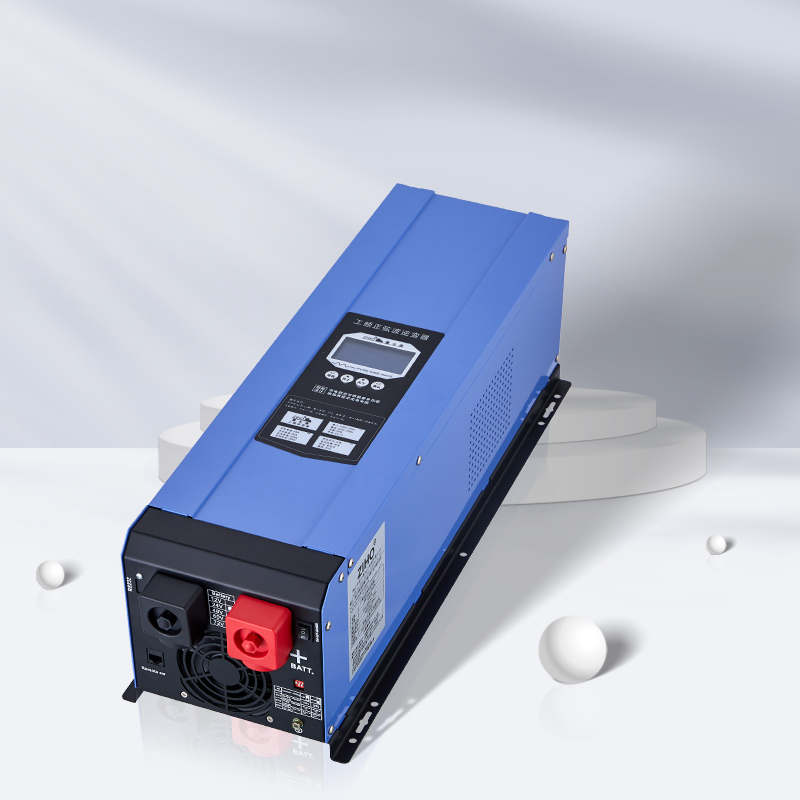

اصل کار اینورتر چیست؟

دوستان ، اصلاینوربرای تبدیل AC به DC است. سپس از اجزای الکترونیکی برای تغییر DC به AC استفاده کنید. به طور کلی ، اینورتر با قدرت بالاتر از تریستور استفاده می کند. و یک دستگاه فرکانس قابل تنظیم را تنظیم کنید تا فرکانس را در یک محدوده خاص تنظیم کنید. از آن برای کنترل تعداد انقلابهای موتور استفاده می شود. تعداد چرخش ها را می توان در یک محدوده خاص تنظیم کرد. اینورتر به طور گسترده ای در تنظیم سرعت موتورهای AC استفاده می شود. فناوری تنظیم سرعت فرکانس متغیر ، جهت توسعه مهم فناوری انتقال قدرت مدرن است. با توسعه فناوری الکترونیک قدرت ، فناوری تبدیل فرکانس AC به تدریج از تئوری به تمرین بالغ شده است. اینورتر نه تنها دارای تنظیم سرعت صاف ، دامنه بزرگ ، راندمان بالا ، جریان کوچک شروع ، عملکرد پایدار ، بلکه اثر آشکار صرفه جویی در مصرف انرژی است. بنابراین ، تنظیم سرعت فرکانس متغیر AC به تدریج جایگزین تنظیم سرعت لغزش سنتی ، تنظیم سرعت قطب متغیر ، تنظیم سرعت DC و سایر سیستم های تنظیم سرعت در گذشته شده است و بیشتر و بیشتر در متالورژی ، نساجی ، چاپ و رنگ آمیزی ، خط تولید دستگاه دود و ساختمانها ، آبرسانی و سایر زمینه ها مورد استفاده قرار می گیرد. به طور کلی به چندین قسمت مانند مدار یکسو کننده ، مدار صاف کننده ، مدار کنترل ، مدار اینورتر و غیره تقسیم می شود.

1. مدار اصلاح

عملکرد مدار یکسو کننده تبدیل قدرت AC به قدرت DC است. مدار یکسو کننده به طور کلی یک ماژول یکسو کننده جداگانه است.

2. مدار هموار سازی

مدار صاف کننده حاوی ولتاژ پالس با فرکانس 6 برابر منبع تغذیه در یکسو کننده و ولتاژ DC اصلاح شده است. علاوه بر این ، جریان پالس کننده تولید شده توسط اینورتر همچنین باعث نوسان ولتاژ DC می شود. به منظور سرکوب نوسانات ولتاژ ، از سدها و خازن ها برای جذب ولتاژ پالس (جریان) استفاده می شود. به طور کلی ، قسمت DC از منبع تغذیه اینورتر با هدف کلی حاشیه ای برای مدار اصلی دارد ، بنابراین سلف حذف شده و از یک فیلتر و صاف کننده خازن ساده استفاده می شود.

3. مدار کنترل

امروزه ، تنظیم کننده سرعت فرکانس متغیر اساساً از یک میکروکنترلر 16 بیتی یا 32 بیتی یا DSP به عنوان هسته کنترل استفاده می کند و از این طریق کنترل دیجیتال کامل را تحقق می بخشد.

اینورتر دستگاه تنظیم کننده سرعت با ولتاژ و فرکانس خروجی قابل تنظیم است. مدار که سیگنال کنترل را فراهم می کند ، مدار کنترل اصلی نامیده می شود. مدار کنترل از مدارهای زیر تشکیل شده است: "مدار کار" فرکانس و ولتاژ ، "ولتاژ و مدار تشخیص جریان" مدار اصلی و "مدار تشخیص سرعت" موتور. سیگنال کنترل مدار کار به "مدار درایو" و "مدار محافظت" اینورتر و موتور ارسال می شود. روش کنترل اتخاذ شده توسط اینورتر ، کنترل سرعت ، کنترل گشتاور ، PID یا روش های دیگر است. مدار اینورتر 4 مدار اینورتر مخالف مدار یکسو کننده است. مدار اینورتر ولتاژ DC را به ولتاژ AC فرکانس مورد نیاز تبدیل می کند و دستگاه های سوئیچ برق پل فوقانی و پل پایین را در یک زمان مشخص روشن و خاموش می کند. بنابراین ، یک ولتاژ AC سه فاز با اختلاف فاز زاویه الکتریکی 120 درجه می تواند در پایانه های خروجی U ، V و W بدست آید.
